玻璃鋼通風管道
概述
該管材的耐化學腐蝕性能好,重量輕、使用年限長,在正常使用年限期間無需維護,輸送的氣體穩定,管道采用法蘭連接,施工方便,可縮短工期,且氣密性能好,氣體糙度小。
FRP管材具有以下特性:
1)耐腐蝕性好。FRP管道能抵抗酸、堿、耐鹽份、H2S、NH3、腐蝕性土壤或地下水及眾多化學流體的侵蝕。
2)耐高溫性、抗凍性好。在-20℃狀態下,仍具有良好的韌性和極高的強度,可在-20℃-40℃的范圍內長期使用。管道環剛度5000N/m2以上。
3)安裝簡便,法蘭連接。法蘭連接參照0.6MPa標準,螺栓采用304不銹鋼,螺栓規格符合風管連接強度要求。
4)維護費用低。FRP管由于上述的耐腐、抗凍和抗污等性能,因此工程不需要進行防銹、防污、防觸電等措施和檢修可節約工程維護費用。
5)工程年限長,使用可靠。據實驗室的模擬試驗表明FRP管使用年限可長達20 年。
6)風管表面使用UV光穩定劑,抗老化、抗光照。

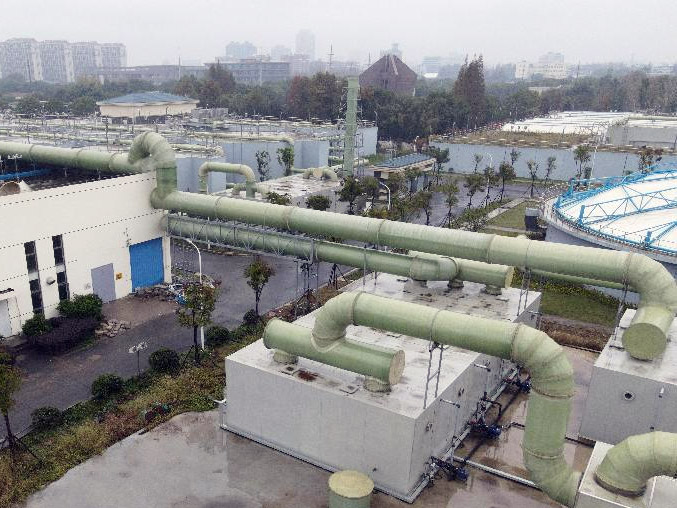

管路系統的設計同時力求與建筑外觀形態吻合,管路布局合理,減少管道壓力損耗,做好壓力平衡計算,確保換氣均衡,保證系統成效。同時安裝路徑平行或垂直于構筑物的外沿輪廓線,盡量少走彎路,減少?gòu)濐^數量,減少沿程管阻,減少運營費用,并做到管道布局美觀,和諧。
規格 | 厚度 |
Φ1200mm | 9mm |
Φ900mm | 9mm |
Φ700mm | 6mm |
φ600mm | 4.5mm |
φ500mm | 4.5mm |
φ400mm | 4.5mm |
φ300mm | 3mm |
φ200mm | 3mm |
Φ150mm | 3mm |
Φ100mm | 2.5mm |
?所有管道均為法蘭連接,圓形管道主要以6米為分段,其他不足6米的按實際長度制作。對接縫處現場裁割拼裝。
玻璃鋼管道以不飽和樹脂為基體,玻璃纖維為增強材料,經機械纏繞成型。法蘭與管道主體同步形成。樹脂內襯采用耐腐蝕乙烯基樹脂,結構層樹脂采用高強度不飽和樹脂。玻纖采用2400無堿玻璃纖維直接紗.
玻璃鋼管道技術指標如下:
比重:1.9-2.1
巴氏硬度:35以上
樹脂含量:45%以上
固化度:85%以上
彎曲強度:110MPa以上
環剛度:5000N/m2
埋地管道及架空管道內排水措施:
埋地管道:在靠近廠區排水井的埋地主管道下方設置集水斗,將管道內的積水通過集水斗及集水管道牽引至廠區排水井內。
架空管道:在靠近廠區排水井的架空主管道下方設置集水斗,將管道內的積水通過集水斗及集水管道牽引到廠區排水井內。
1.彎頭
根據設計要求制作圓形彎頭、矩形彎頭及異徑彎頭。
?圓風管外徑 矩形風管大外邊長 彎曲直徑 彎曲角度 法蘭尺寸
100-2000 R=D? 或由用戶決定 90°、60°、45°、30°、15° 與所接風管匹配
2.三通及四通
三通或四通的規格同風管尺寸匹配,長度由設計要求決定。三通分為整體式、插管式和褲衩式三種類型,三通的轉向角度由設計確定。四通一般為直角整體式,也有特殊情況,需現場確定四通管件。
3.變徑管

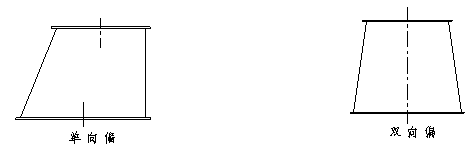

變徑管長度等于大端直徑或矩形大邊尺寸,亦可根據實際確定,變徑管按對稱結構分為單面偏變徑管和雙面偏變徑管,按外形分為圓變徑、方變徑及方圓變徑。
